Причины и признаки неисправности лямбда-зонда ВАЗ-2110, замена кислородного датчика

Выхлопные системы с катализатором стали применяться на переднеприводных автомобилях семейства ВАЗ с введением экологических норм Euro-2 и Euro-3, неотъемлемой частью моторов с каталитическим нейтрализатором является лямбда-зонд ВАЗ-2110. Кислородный датчик (другое название этой детали) предназначен контролировать уровень токсичных веществ в выпускных газах и в случае превышения нормы CO передавать тревожный сигнал на блок управления двигателем.

• 1 Кислородный датчик ВАЗ-2110
• 2 Основные признаки неисправного лямбда-зонда
• 3 Замена лямбда-зонда (двигатель 8 клапанов)
• 4 Неисправности каталитического нейтрализатора
• 5 Отключение лямбда-зонда
• 6 Восстановление работоспособности лямбда-зонда с помощью чистки

Как и все детали в автомобиле, лямбда-зонд (ЛЗ) может со временем выйти из строя, из-за этого в двигателе происходят различные сбои. В этой статье мы рассмотрим основные признаки неисправности датчика, причины их возникновения, особенности замены детали, а также возможные поломки катализатора, методы их устранения.

Кислородный датчик ВАЗ-2110

Основной функцией ЛЗ является определение количества кислорода в отработанных газах, на основании полученных данных датчик посылает сигнал блоку, управляющему электронной системой двигателя. В соответствии с показаниями лямбда-зонда ЭБУ корректирует функционирование всех элементов топливной системы и зажигания, делая работу мотора наиболее оптимальной.

На автомобиле ВАЗ-2110 (2111, 2112) с 8-клапанным двигателем датчик кислорода находится на приемной трубе глушителя, в непосредственной близости от ее соединения с резонатором. Так как лямбда-зонд начинает работать не сразу, а только при прогреве выхлопной трубы до 360 градусов, часто вазовские датчики оснащаются встроенным электронагревателем, такие ЛЗ имеют четыре провода и соответствующий штекер для подсоединения к электронной схеме авто.

Основные производители вазовских кислородных датчиков – Bosch и NGK, «бошевские» запчасти считаются универсальными, применяются не только на «десятках» и «двенашках», но также и на других ВАЗ, моделях других марок, в частности, на автомобилях:

• Opel Omega /Vectra/ Astra/ Calibra с двигателем C20NE (необходимо только поменять пластмассовый штекер);
• ВАЗ 2108-2115;
• Chevrolet Niva;
• Газель Бизнес с двигателем Cummins;
• УАЗ Патриот.

Цена лямбда-зонда БОШ с каталожным номером 0258006537 – в среднем от 1500 до 2000 рублей, купить датчик можно практически в любом автомагазине, часто реклама о продаже деталей встречается в интернете.

К 4-пиновому разъему ЛЗ подходят 4 провода разных цветов:

• черный – сигнальный;
• серый – массовый;
• два белых – для подключения электронагревателя (полярность подсоединения проводов значения не имеет).

Лямбда-зонд БОШ продается в фирменной упаковке, с защитным пластмассовым колпаком, на резьбовое соединение детали нанесена специальная смазка, предотвращающая прикипание датчика.

Основные признаки неисправного лямбда-зонда

Срок службы кислородного датчика в среднем составляет по пробегу 80-120 тыс. км, но ресурс детали часто сокращается по разным причинам:

• в бак автомобиля заливается некачественный бензин;
• происходит перегрев двигателя;
• неправильно отрегулировано зажигание, вследствие чего возникает детонация;
• установлена бракованная деталь.

Нередко лямбда-зонд выходит из строя преждевременно из-за удара, хрупкий керамический элемент легко разрушается от ударной нагрузки. Именно по этой причине по кислородному датчику нельзя наносить удары, ронять его с высоты на жесткую поверхность.

Определить неисправный лямбда-зонд можно по различным косвенным признакам, неполадкам в работе двигателя:

• мотор работает нестабильно на холостом ходу, обороты постоянно меняются, чаще такое происходит на непрогретом движке;
• увеличился расход топлива, а из трубы глушителя идет черный дым;
• на панели приборов загорается сигнальная лампа Check Engine;
• свечи зажигания быстро покрываются копотью;
• двигатель «тупит» – не развивает обороты, не позволяет машине разогнался до нужной скорости.

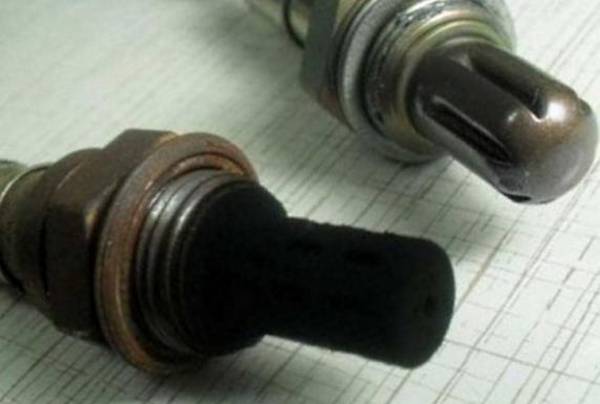

Если снять лямбда-зонд с автомобиля, можно заметить, что его внутренняя часть покрылась сажей (копотью) – это говорит о том, что топливо сгорает не полностью, пропорция топливной смеси нарушена.

Замена лямбда-зонда (двигатель 8 клапанов)

Чтобы заменить ЛЗ на автомобиле 2110 с двигателем 8 клапанов, машину следует загнать на яму или автоподъемник, так будет гораздо удобнее добраться до нужной детали. Прежде чем начать работу, необходимо дождаться полного остывания частей выхлопной системы во избежание получения ожогов.

Часто кислородный датчик прикипает, особенно в случаях, если он долго не снимался, и пробег у машины уже достаточно большой. Чтобы лямбда-зонд легче стронулся с места на резьбе, можно перед началом работ обработать его крепление WD-40, только необходимо выдержать время (в течение часа), дать позволить жидкости проникнуть в резьбовое соединение. Следует отметить, что на приемной трубе ЛЗ прикипает не так сильно, как на выпускном коллекторе у автомобилей с 16-клапанным мотором, там уже ВД-40 обычно не помогает, приходится применять другие методы для демонтажа детали. Все дело в том, что температура около двигателя выше, чем в выхлопной трубе, и металл окисляется интенсивнее.

Замену лямбда-зонда выполняем следующим образом;

• открываем капот, разъединением штекер с проводами (разъем находится где-то под главным тормозным цилиндром);

• спускаемся под машину и рожковым ключом на 22 отворачиваем сам датчик;

• устанавливаем новый ЛЗ на место, затягиваем его с усилием примерно 30-45 Н·м;
• соединяем провода, на этом работу можно считать законченной.

Важно соединить штекер так, чтобы изоляция не касалась выхлопной трубы, иначе провода поплавятся, и лямбда-зонд нормально работать не будет.

Неисправности каталитического нейтрализатора

Катализатор (он же каталитический нейтрализатор) предназначен для очищения выхлопных газов от вредных примесей, играет роль своеобразного фильтра. Внутри катализаторной банки находятся керамические или металлические соты, покрытие каталитическим слоем из драгоценного металла. Со временем сажа от выхлопных газов накапливается, забивает соты, и выпускные газы проходят через катализатор с трудом.

Прочистить каталитический нейтрализатор удается не всегда, во многих случаях он подлежит замене. Но так как катализатор стоит достаточно дорого, а забивается довольно быстро (часто преждевременный выход из строя происходит из-за некачественного бензина), многие автовладельцы стараются избавиться от этой детали различными способами:

• удаляют каталитический элемент, выбив соты из банки;
• вместо катализатора устанавливают пламегаситель;
• если каталитический нейтрализатор является неотъемлемой частью коллектора, производят его замену на специальную вставку (stinger).

На автомобилях ВАЗ-2110 с двигателем 1.6 л устанавливается два кислородных датчика, и если удалить катализатор, то нижний лямбда-зонд зафиксирует повышенное содержание CO в отработанных газах, а лампа диагностики будет загораться, фиксируя ошибку. Просто отключить кислородный датчик не получится, лампа Check Engine все равно будет загораться. Чтобы избавиться от этой проблемы, применяется специальная обманка, которая представляет собой специальную проставку, дополненную сетчатым фильтром.

Обманка не уменьшает уровень токсичности в выхлопных газах, но ограничивает попадание выхлопа на сам лямбда-зонд, в результате датчика фиксирует нормальное содержание CO, и ошибка не загорается. Если и таким способом обмануть ЛЗ не удается, остается единственный выход – перепрошивать блок управления двигателем.

Отключение лямбда-зонда

Ответы на вопросы «Можно ли отключить кислородный датчик» и «Стоит ли эксплуатировать автомобиль с неисправным лямбда-зондом» интересуют многих автовладельцев, особенно в тех случаях, когда нужно доехать до определенного места, а двигатель работает с перебоями. Отключение ЛЗ не приводит к каким-либо катастрофическим последствиям, но при исправном датчике:

• незначительно возрастет расход топлива;
• увеличивается уровень CO в выхлопных газах;
• немного снижается мощность двигателя.

Отсоединение разъема при неисправном ЛЗ, как правило, дает положительные результаты – машина начинает ехать резвее, появляется динамика. Но эксплуатировать автомобиль с лямбда-зондом, вышедшим из строя, все же не рекомендуется, все равно система управления двигателем работает не в нужном режиме, к тому же регулярно загорающийся Check Engine напоминает об ошибках.

Восстановление работоспособности лямбда-зонда с помощью чистки

В некоторых случаях кислородный датчик перестает работать только из-за того, что отверстия защитного экрана и сам керамический наконечник покрылись сажевым налетом. Для восстановления работоспособности детали необходимо произвести очистку ЛЗ от сажи, но выполняя такую работу, нужно соблюдать определенные правила. Важно не использовать для чистки:

• металлические щетки;
• наждачную бумагу;
• напильники;
• другие предметы, которые могут повредить керамический элемент.

Самый лучший метод избавиться от загрязнений – замочить керамику лямбда-зонда в растворе ортофосфорной кислоты, но для этого предварительно следует аккуратно отпилить защитный колпачок. Если кислоту не удалось найти, можно воспользоваться преобразователем ржавчины, который продается в магазинах, торгующих автохимией. Разумеется, чтобы очистить деталь от сажевых отложений, датчик необходимо снимать.

Для отмачивания керамического наконечника его необходимо разместить в жидкости на 15-20 минут, сажа должна сама исчезнуть с поверхности. Если все же отложения до конца не удалились, их можно счистить мягкой зубной щеткой. После проведенной процедуры нужно с помощью кэмпи-сварки закрепить защитный экран. Когда восстановить работоспособность «лямбды» не удается, остается один выход – покупать новый кислородный датчик.
